溫度振動一體化振動變送器
外形圖
一）概述：
溫度振動一體化振動變送器為我公司自主研發的振動傳感器，主要由壓電敏感元件及測量、轉換、積分、放大、變送等主要電路組成。它在原壓電式加速度傳感器的基礎上，增加了內置精密積分電路，實現速度量的輸出，具有動態特性優良、頻響寬、使用壽命長、外觀小而精致的特點。本產品具有接線容錯保護，穩定性好，抗干擾能力強等優良特性。
二）主要技術參數：
測量范圍：振動速度 0-200mm/s
振動加速度 0-50g
振動位移 0-8000um
1. 輸出方式：4-20mA兩線制（詳見引線端標識），RS485通訊
2. 響應頻率：2Hz-2000HZ（加速度量）
5Hz-2000HZ（速度量）
10Hz-2000HZ(振動位移量）
3. 速度方向：從底部到傳感器（正向）
4. 環境溫度：-40℃~+85℃
5. 精確度：±5%
6. 供電電壓：+24VDC
7. 可承受最大沖擊力：2000g
8. 壓電材料：PZT-5
9. 防護等級：Ip67
10. 重 量: 約110g
11. 外殼材料：航空鋁 或 不銹鋼
12. 防爆等級：EX ia IIB T5 Ga
三）溫度曲線參數

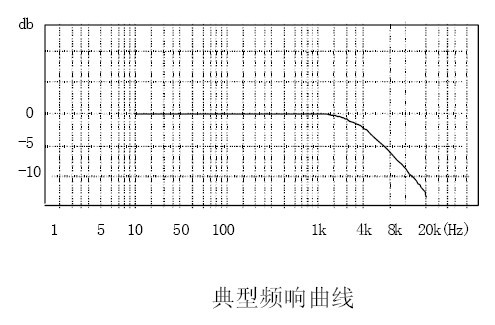

四）頻響曲線參數
六）原理及接線圖
備注：本產品內部已經做了防倒插功能，所以引線沒有正負之分，單軸：+24V隨意接一根線，4-20mA接另外一根線即可。
七）選型表
MIC-HZD壓電式一體化振動變送器選型
MIC-HZD-□-C□□-D□□-E□□-F□□
|
HZD測量類型 |
C量程 |
D 安裝螺紋 |
E 電纜長度 |
F 輸出方式 |
|
B（不防爆型）
F（防爆型）
|
V: 01: 0~10mm/s 02: 0~20mm/s 03: 0~30mm/s ......... D: 01: 0~100um 02: 0~200um 03: 0~300um ........
|
11: M8*1.25 12: M10*1.0 13: M5*0.8 14: 1/4~28 15: 磁吸座 16：特殊定做 |
01: 1m 02: 2m 03: 3m .............
|
4:4-20mA(默認) S：RS485 |
實例：MIC-HZD-B -C（V02）-D （12）-E（02）-F(4)
表示：測量類型---不防爆速度量，量程---0 -20mm/s，安裝方式----M10 × 1.0，電纜長度2米，4-20mA。
八）．安 裝
8．1 安裝位置：安裝于被測振動點上，將變送器底部固定在被測殼體上，然后將變送器擰在上面擰緊即可。
8．2 接線方式
A：RS485通訊接線說明：紅色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時黑線和綠線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用四芯屏蔽電纜。RS485通訊輸出接線方式：
四線制接線： 紅線----24V正；藍線----24V負
485輸出【黑線---A；綠線---B】
出廠默認：設備地址【1】：波特率是9600
B:三軸4-20mA輸出
紅色導線接DC24V電源正端，藍色導線接X軸4～20mA輸出，綠色導線接Y軸4～20mA輸出，黑色導線接Z軸4～20mA輸出，連接導線要求有良好的絕緣性能，采用四芯屏蔽電纜。
